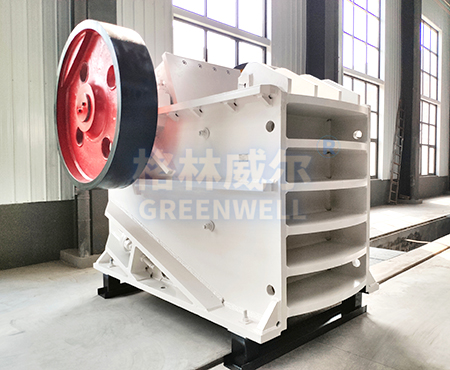

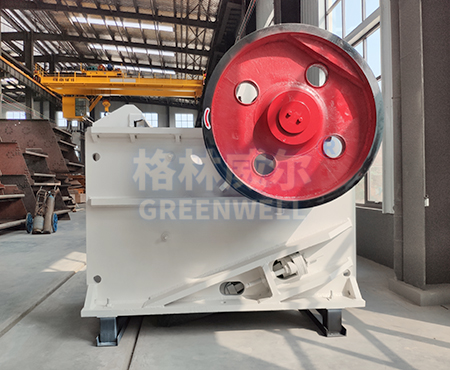

顎式破碎機俗稱顎破,又名老虎口。廣泛運用于礦山冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的破碎。被破碎物料的抗壓強度為320Mpa。顎式破碎機在礦山、建材、基建等部門主要用作粗碎機和中碎機。按照進料口寬度大小來分為大、中、小型三種,進料口寬度大于600MM的為大型機器,進料口寬度在300-600MM的為中型機,進料口寬度小于300MM的為小型機。顎式破碎機結構簡單,制造容易,工作可靠。 顎式破碎機的工作部分是兩塊顎板,一是固定顎板(定顎),垂直(或上端略外傾)固定在機體前壁上,另一是活動顎板(動顎),位置傾斜,與固定顎板形成上大下小的破碎腔(工作腔)?;顒?dòng)顎板對著固定顎板做周期性的往復運動,時而分開,時而靠近。分開時,物料進入破碎腔,成品從下部卸出;靠近時,使裝在兩塊顎板之間的物料受到擠壓,彎折和劈裂作用而破碎。顎式破碎機按照活動顎板的擺動方式不同,可以分為簡單擺動式顎式破碎機(簡擺顎式破碎機)。復雜擺動式顎式破碎機(復擺顎式破碎機)和綜合擺動式顎式破碎機三種。
更大的鍛坯加工重型偏心軸、高錳鋼鄂板以及高等鑄鋼動鄂總成,設備承載能力更強,穩定性更高。
借鑒先進制造工藝,數字化分析各部件運行情況,內部結構精密,設備使用壽命大大延長。
獨特設計的集中潤滑系統,部件潤滑快捷,保養工作量小。
在復擺式基本原理下,精簡多余部件,設備整體結構簡潔,破碎能力強,操作和維護方便,運 營費用低。
墊片式排料調整裝置,出料調節范圍大,增加了設備使用時的靈活性,可滿足客戶多種加工要求。

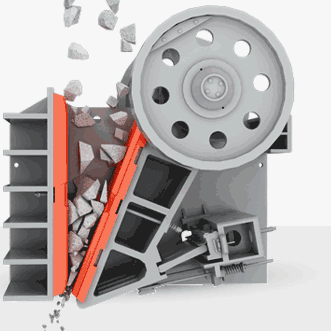

顎式破碎機破碎方式為曲動擠壓型,運作原理主要模擬動物的兩顎運動。工作時,電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時,肘板和動顎間夾角變大,從而推動動顎板向定顎板接近,物料通過兩顎板之間的擠壓、搓、碾等實現多重破碎;當動顎下行時,肘板和動顎間夾角變小,動顎板在拉桿、彈簧的作用下離開定顎板,已破碎物料在重力的作用下,經顎腔下部的出料口自由卸出。隨著電動機的連續轉動,動顎做周期性的壓碎和排料,實現批量生產。
型號 |
給料口尺寸 (mm) |
最大進料粒度 (mm) |
排料口調整范圍 (mm) |
處理能力 (t/h) |
偏心軸轉速 (r/min) |
電動機功率 (kw) |
總重量 (t) |
外形尺寸(長×寬×高) (mm) |
PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 250 | 5.5 | 0.8 | 720×660×850 |
PE-200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 7.5 | 1.2 | 910×750×990 |
PE-200×350 | 200×350 | 180 | 18-70 | 3-10 | 260 | 11 | 1.5 | 1000×870×990 |
PE-250×400 | 250×400 | 210 | 20-60 | 5-20 | 300 | 15 | 2.8 | 1300×1090×1270 |
PE-400×600 | 400×600 | 340 | 40-100 | 16-60 | 275 | 30 | 7 | 1730×1730×1630 |
PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 275 | 55 | 12 | 1980×2080×1870 |
PE-600×750 | 600×750 | 500 | 150-200 | 80-240 | 275 | 55 | 15.8 | 2070×2000×1920 |
PE-600×900 | 600×900 | 500 | 65-160 | 50-180 | 250 | 55 | 17 | 2190×2206×2300 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 110 | 29 | 2660×2430×2800 |
PE-800×1060 | 800×1060 | 640 | 130-190 | 130-330 | 250 | 110 | 29.8 | 2710×2430×2800 |
PE-830×1060 | 830×1060 | 650 | 160-220 | 150-336 | 250 | 110 | 30.7 | 2740×2430×2800 |
PE-870×1060 | 870×1060 | 660 | 200-260 | 190-336 | 250 | 110 | 31.5 | 2810×2430×2800 |
PE-900×1060 | 900×1060 | 685 | 230-290 | 230-390 | 250 | 110 | 33 | 2870×2420×2940 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 220-450 | 200 | 110 | 52 | 3380×2870×3330 |
PE-1000×1200 | 1000×1200 | 850 | 195-265 | 315-500 | 200 | 110 | 55 | 3480×2876×3330 |
PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 160-220 | 100.9 | 4200×3300×3500 |
PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1000 | 180 | 280-355 | 139 | 5160×3660×4248 |
PE-1600×2100 | 1600×2100 | 1500 | 300-400 | 1300-2200 | 160 | 350-380 | 150.6 | 6210×4013×4716 |
注 : 1.生產能力與破碎物料的物理性能、給料方式、進料粒度及其組成等工況有關。處理能力是在破碎物料密度為1.6x103kg/m3時的數據。
2.我們的產品在不斷更新和改進中,格林威爾保留在未事先告知用戶的情況下,更改參數及設計的權力。樣本數據和網站數據不一致的,以本網站為準。
3.以上產品配置不一定是出廠標準配置,購買時請詳細咨詢我們。
