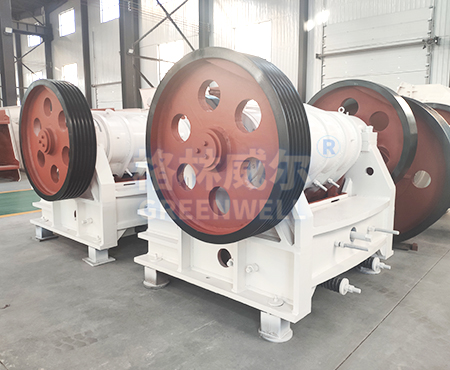

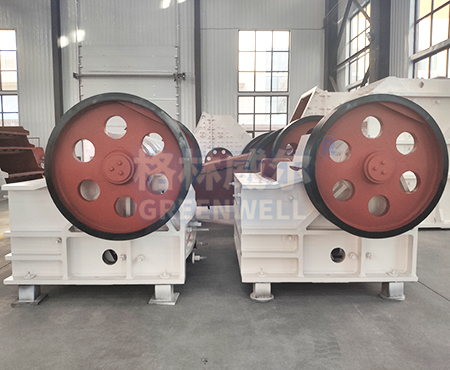

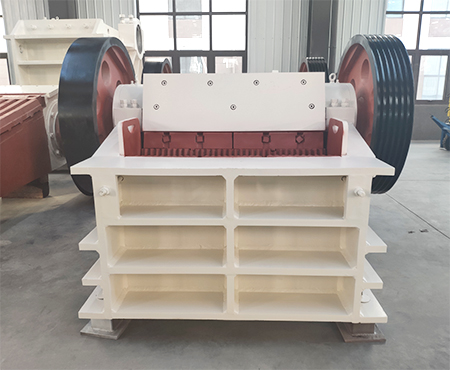

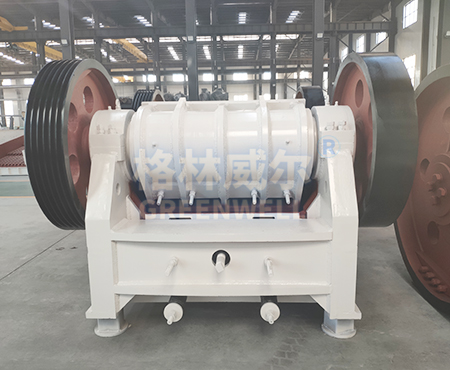

PEX細碎顎式破碎機

顎式破碎機俗稱顎破，又名老虎口。廣泛運用于礦山冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的破碎。被破碎物料的抗壓強度為320Mpa。

適用物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等

≤250mm: 進料粒度

≤100t/h: 處理能力

22-75kw: 功率

— 產品介紹 —

顎式破碎機俗稱顎破，又名老虎口。廣泛運用于礦山冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的破碎。被破碎物料的抗壓強度為320Mpa。顎式破碎機在礦山、建材、基建等部門主要用作粗碎機和中碎機。按照進料口寬度大小來分為大、中、小型三種，進料口寬度大于600MM的為大型機器，進料口寬度在300-600MM的為中型機，進料口寬度小于300MM的為小型機。顎式破碎機結構簡單，制造容易，工作可靠。顎式破碎機的工作部分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機體前壁上，另一是活動顎板（動顎），位置傾斜，與固定顎板形成上大下小的破碎腔（工作腔）?；顒?dòng)顎板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。顎式破碎機按照活動顎板的擺動方式不同，可以分為簡單擺動式顎式破碎機（簡擺顎式破碎機）。復雜擺動式顎式破碎機（復擺顎式破碎機）和綜合擺動式顎式破碎機三種。

— 產品優勢 —

: 深腔破碎，低耗節能
優化型深腔破碎，無死區，進料和破碎效率大大提升，系統節能一倍以上。

: 承載力強，穩定性高
更大的鍛坯加工重型偏心軸、高錳鋼鄂板以及高等鑄鋼動鄂總成，設備承載能力更強，穩定性更高。

: 工藝先進，使用壽命長
借鑒先進制造工藝，數字化分析各部件運行情況，內部結構精細，設備使用壽命大大延長。

: 集中潤滑系統，易保養
獨特設計的集中潤滑系統，部件潤滑快捷，保養工作量小。

: 結構簡單，檢修方便
在復擺式基本原理下，精簡多余部件，設備整體結構簡潔，破碎能力強，操作和維護方便，運營費用低。

: 出料調節范圍大，一機多用
墊片式排料調整裝置，出料調節范圍大，增加了設備使用時的靈活性，可滿足客戶多種加工要求。

— 產品原理 —

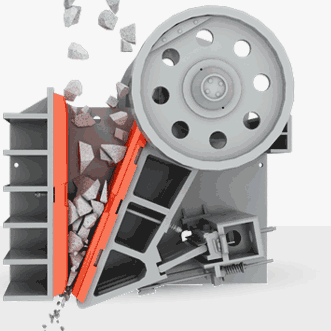

顎式破碎機破碎方式為曲動擠壓型，運作原理主要模擬動物的兩顎運動。工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，物料通過兩顎板之間的擠壓、搓、碾等實現多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，已破碎物料在重力的作用下，經顎腔下部的出料口隨意卸出。隨著電動機的連續轉動，動顎做周期性的壓碎和排料，實現批量生產。

— 技術參數 —

型號	給料口尺寸	進進料粒度 (mm)	排料口調整范圍	處理能力 (t/h)	偏心軸轉速 (r/min)	電動機功率 (kw)	總重量 (t)	外形尺寸(長×寬×高) （mm）
PEX-150×750	150×750	120	18-48	8-25	320	22	3.8	1200×1530×1060
PEX-250×750	250×750	210	25-60	13-35	330	30	5.5	1380×1750×1540
PEX-250×1000	250×1000	210	25-60	16-52	330	37	7	1560×1950×1390
PEX-250×1200	250×1200	210	25-60	20-61	330	55	9.7	2140×1660×1500
PEX-300×1300	300×1300	250	20-90	16-105	300	75	15.6	2720×1950×1600
